Nuvola di punti per architettura: rilievi 3D, BIM e CAD

Una nuvola di punti consente di trasformare un edificio reale in una rappresentazione digitale tridimensionale precisa e misurabile.

È una delle basi più efficaci per lavorare sull'esistente: architetti, ingegneri, geometri, interior designer e studi di progettazione possono utilizzarla per sviluppare piante, sezioni, prospetti, modelli CAD e workflow BIM partendo da un rilievo laser scanner 3D.

In questa guida spieghiamo come nasce una nuvola di punti, come utilizzarla nei principali software di progettazione e perché può cambiare il modo di affrontare un progetto sull'esistente.

A cura di ARCHA Rilievi

Guida tecnica per professionisti della progettazione

Hai già un progetto da rilevare?

Richiedi un rilievo 3D
Nuvola di punti per architettura ottenuta tramite rilievo laser scanner 3D

In questa guida

Definizione

Cos'è una nuvola di punti?

Una nuvola di punti, o point cloud, è una rappresentazione digitale tridimensionale di uno spazio o di un oggetto reale composta da un'elevata quantità di punti posizionati nello spazio.

Ogni punto contiene informazioni geometriche, principalmente le coordinate X, Y e Z. A seconda del sistema di acquisizione, possono essere registrate anche informazioni aggiuntive come colore RGB e intensità del segnale.

Il risultato non è una semplice fotografia dell'ambiente: è un dato tridimensionale che può essere osservato, navigato e soprattutto misurato.

Nell'architettura e nell'ingegneria questo significa poter disporre di una rappresentazione digitale dello stato di fatto sulla quale sviluppare le successive attività di progettazione.

Pareti, pilastri, solai, aperture, scale, facciate, coperture e numerosi altri elementi possono essere documentati all'interno dello stesso rilievo.

Per questo motivo le nuvole di punti sono particolarmente utili nei progetti di ristrutturazione, restauro, riqualificazione, interior design e, più in generale, in tutti gli interventi nei quali è necessario conoscere con precisione un edificio già esistente.

Acquisizione

Come si crea una nuvola di punti con un laser scanner 3D

Una delle tecnologie utilizzate per creare una nuvola di punti è il laser scanner 3D. Lo scanner rileva la geometria delle superfici visibili da diverse posizioni e permette di acquisire in tempi relativamente brevi una quantità di informazioni molto superiore rispetto a quella ottenibile annotando manualmente singole misure.

Per rilevare correttamente un edificio non è sufficiente effettuare una sola scansione. Lo strumento viene posizionato in diversi punti dell'ambiente in modo da documentare gli spazi da più angolazioni e limitare le zone non visibili.

  1. 01

    Acquisizione

    Il laser scanner viene posizionato nei punti necessari a documentare gli ambienti e acquisisce la geometria delle superfici circostanti.

  2. 02

    Registrazione

    Le diverse scansioni vengono allineate e organizzate all'interno di uno stesso sistema di riferimento, creando una rappresentazione tridimensionale coerente dell'edificio.

  3. 03

    Controllo

    La nuvola di punti viene verificata e preparata in funzione dell'utilizzo finale e delle esigenze del professionista che dovrà lavorarci.

  4. 04

    Consegna

    I dati vengono esportati nei formati richiesti e possono essere utilizzati all'interno dei principali workflow CAD, BIM e di modellazione.

Il risultato è un rilievo digitale che può essere consultato anche dopo il sopralluogo. Questo riduce la necessità di tornare fisicamente sul posto soltanto per verificare una quota o comprendere meglio una determinata geometria già acquisita.

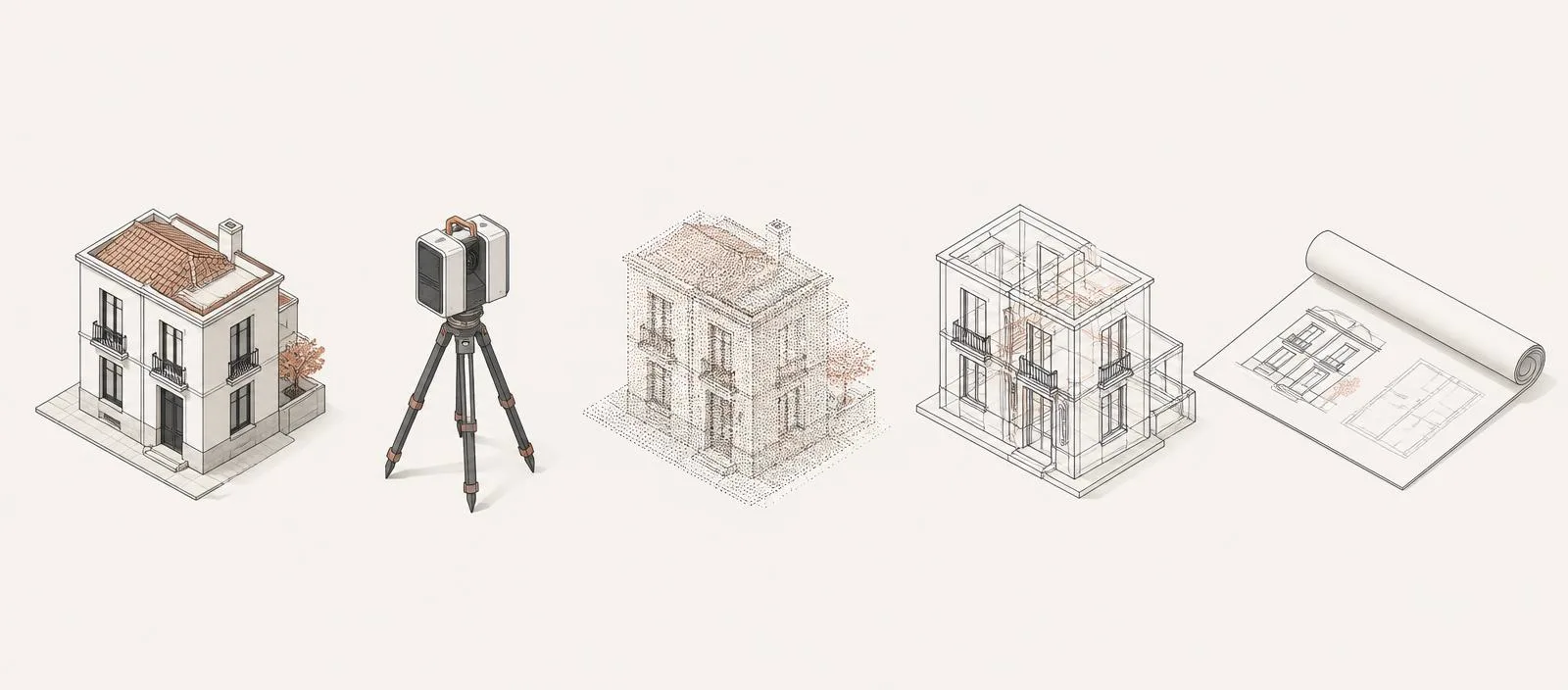

Dal rilievo laser scanner 3D alla nuvola di punti e alla progettazione CAD e BIM
  1. 01Edificio reale
  2. 02Laser scanner 3D
  3. 03Nuvola di punti
  4. 04CAD / BIM
  5. 05Progetto

Destinatari

A chi serve una nuvola di punti?

La nuvola di punti non è il risultato finale di un rilievo fine a sé stesso. Il suo valore dipende soprattutto da ciò che il professionista deve fare successivamente.

Lo stesso dato può supportare attività diverse in funzione del progetto, del software utilizzato e del livello di elaborazione richiesto.

01

Nuvole di punti per architetti

Per un architetto conoscere correttamente lo stato di fatto è spesso il primo passo di qualsiasi intervento sull'esistente.

Una nuvola di punti può diventare la base geometrica per sviluppare un progetto di ristrutturazione, riqualificazione o restauro e permette di osservare elementi che un rilievo semplificato potrebbe non descrivere completamente.

Pareti fuori squadro, variazioni di quota, aperture, nicchie, spessori, coperture e geometrie irregolari possono essere analizzati direttamente sul rilievo tridimensionale.

I dati possono quindi essere utilizzati come riferimento per produrre piante, prospetti, sezioni o per sviluppare modelli in AutoCAD, Revit e altri software di progettazione.

02

Nuvole di punti per ingegneri

In ambito ingegneristico il rilievo 3D permette di documentare con precisione geometrica lo stato esistente di edifici, strutture e ambienti complessi.

La nuvola di punti può supportare la progettazione, la verifica delle geometrie, la ricostruzione digitale dello stato di fatto e la produzione degli elaborati necessari alle successive attività tecniche.

Disporre di una base tridimensionale completa rende inoltre più semplice condividere le informazioni geometriche con gli altri professionisti coinvolti nel progetto.

03

Nuvole di punti per interior designer

Nell'interior design pochi centimetri possono modificare una soluzione progettuale, soprattutto quando si lavora su ambienti esistenti o su elementi realizzati su misura.

Un rilievo laser scanner 3D consente di documentare pareti, pavimenti, soffitti, aperture, nicchie, pilastri, dislivelli e geometrie irregolari all'interno dello stesso ambiente digitale.

È particolarmente utile per appartamenti, negozi, ristoranti, hotel, uffici e altri spazi nei quali il progetto deve adattarsi con precisione all'esistente.

04

Nuvole di punti per geometri e tecnici

Per geometri e tecnici la nuvola di punti rappresenta una base digitale dalla quale analizzare lo stato di fatto e sviluppare successive restituzioni grafiche.

È possibile utilizzarla come riferimento per misurazioni, verifiche dimensionali, planimetrie, sezioni, prospetti e altri elaborati tecnici, mantenendo sempre disponibile il dato tridimensionale acquisito durante il sopralluogo.

Progettare sull'esistente

Perché la nuvola di punti è così utile in architettura?

Nei progetti sull'esistente uno dei problemi principali non è disegnare ciò che dovrà essere realizzato, ma conoscere correttamente ciò che esiste già.

Un edificio reale raramente coincide perfettamente con una geometria ideale.

Le pareti possono non essere perfettamente ortogonali. Le quote possono cambiare da un ambiente all'altro. Un edificio storico può presentare superfici irregolari, deformazioni, volte, nicchie e geometrie difficili da rappresentare attraverso poche misure.

Inoltre, la documentazione disponibile può essere incompleta, non aggiornata oppure non corrispondere più allo stato effettivo dell'immobile.

Progettare bene l'esistente significa prima di tutto conoscerlo bene.

Il rilievo laser scanner permette di acquisire una rappresentazione tridimensionale dello stato di fatto che il progettista può interrogare successivamente.

La nuvola di punti diventa quindi un collegamento diretto tra l'edificio reale e l'ambiente digitale nel quale verrà sviluppato il progetto.

Nuvola di punti di un rilievo architettonico 3D
Esempio di rappresentazione tridimensionale dello stato di fatto attraverso una nuvola di punti.

Output

Cosa si può ottenere da una nuvola di punti?

La nuvola di punti può essere utilizzata direttamente oppure diventare la base per successive elaborazioni.

Il tipo di output dipende dalle necessità del progetto e dal livello di restituzione richiesto.

Planimetrie

La nuvola può essere utilizzata come riferimento geometrico per ricostruire lo stato di fatto in pianta.

Sezioni

Il modello tridimensionale permette di analizzare l'edificio su diversi piani di sezione e supporta la restituzione delle sezioni necessarie al progetto.

Prospetti

Le superfici esterne e interne rilevate possono essere utilizzate come riferimento per la produzione di prospetti dell'esistente.

DWG e DXF

La nuvola di punti può supportare la restituzione di elaborati CAD destinati alla successiva progettazione.

Modelli 3D

Il rilievo può diventare la base geometrica per ricostruire digitalmente parti o interi ambienti.

Modelli BIM

All'interno di un workflow Scan to BIM, la nuvola di punti viene utilizzata come riferimento per modellare digitalmente l'edificio esistente.

Misurazioni

Il rilievo tridimensionale permette di interrogare la geometria acquisita e verificare successivamente distanze e dimensioni disponibili nel dato.

Documentazione dello stato di fatto

La nuvola conserva una rappresentazione digitale dell'edificio nel momento in cui è stato effettuato il rilievo.

Casi d'uso

Quando conviene utilizzare un rilievo laser scanner 3D?

Il laser scanner non è necessario per qualsiasi misurazione, ma diventa particolarmente efficace quando il progetto richiede una conoscenza estesa e affidabile dell'esistente oppure quando le geometrie sono difficili da descrivere con un numero limitato di misure.

  • 01

    Ristrutturazioni

    Per partire da una rappresentazione più completa dello stato di fatto prima di ridisegnare gli spazi.

  • 02

    Restauro ed edifici storici

    Quando irregolarità e geometrie complesse rendono particolarmente importante documentare fedelmente l'esistente.

  • 03

    Interior design

    Per progettare interni, arredi ed elementi su misura utilizzando come riferimento gli spazi rilevati.

  • 04

    Facciate

    Per documentare geometrie, aperture, elementi architettonici e rapporti dimensionali.

  • 05

    Abitazioni

    Per appartamenti, ville e immobili che devono essere ristrutturati o riprogettati.

  • 06

    Locali commerciali e hospitality

    Per negozi, ristoranti, strutture ricettive e altri spazi nei quali progetto architettonico e interior design devono adattarsi all'esistente.

  • 07

    Uffici e ambienti complessi

    Per edifici caratterizzati da numerosi ambienti, impianti visibili, dislivelli o configurazioni difficili da documentare manualmente.

  • 08

    Documentazione dell'esistente

    Quando è necessario conservare una rappresentazione tridimensionale consultabile anche successivamente al sopralluogo.

Workflow tecnico

Come utilizzare una nuvola di punti in Revit

Autodesk Revit permette di utilizzare le nuvole di punti come riferimento per la modellazione dell'edificio esistente. Questo è uno degli impieghi più comuni dei rilievi laser scanner nel mondo dell'architettura e rappresenta una delle basi del workflow Scan to BIM.

In molti flussi di lavoro i dati acquisiti vengono preparati attraverso Autodesk ReCap e successivamente collegati al progetto Revit.

  1. 01

    Preparazione della nuvola

    I dati acquisiti vengono registrati, controllati e organizzati prima dell'utilizzo nel software di progettazione.

  2. 02

    Preparazione per l'ambiente Autodesk

    Quando necessario, la nuvola viene convertita o indicizzata in un formato compatibile con il workflow Autodesk, come RCP/RCS.

  3. 03

    Collegamento in Revit

    La nuvola viene collegata al progetto e posizionata utilizzando il sistema di coordinate appropriato.

  4. 04

    Analisi dello stato di fatto

    Il progettista può navigare attraverso il rilievo, creare viste e sezioni e utilizzare i punti come riferimento geometrico.

  5. 05

    Modellazione

    Pareti, solai, aperture, coperture e altri elementi vengono modellati facendo riferimento alla geometria rilevata.

Come utilizzare una nuvola di punti in AutoCAD

Anche AutoCAD può utilizzare una nuvola di punti come riferimento per la produzione e la verifica degli elaborati dell'esistente.

All'interno dell'ecosistema Autodesk la nuvola può essere preparata tramite ReCap e collegata al file CAD, permettendo al progettista di visualizzare e interrogare il rilievo durante il disegno.

  1. 01

    Collegamento della nuvola

    Il file viene collegato all'ambiente di lavoro mantenendo il corretto posizionamento e sistema di riferimento.

  2. 02

    Gestione della visualizzazione

    È possibile modificare il modo in cui la nuvola viene visualizzata per leggere più chiaramente le parti necessarie.

  3. 03

    Sezioni e viste

    Il rilievo tridimensionale può essere utilizzato come riferimento per leggere diversi piani e parti dell'edificio.

  4. 04

    Restituzione CAD

    Il professionista può quindi utilizzare il dato rilevato per sviluppare piante, sezioni, prospetti e altri elaborati DWG/DXF.

Utilizzo di una nuvola di punti per modellazione architettonica BIM e Revit

Scan to BIM

Dalla nuvola di punti al BIM: cos'è lo Scan to BIM?

Con Scan to BIM si indica il processo attraverso il quale il rilievo tridimensionale di un edificio esistente viene utilizzato come riferimento per costruire un modello BIM.

Il processo parte dal mondo reale e arriva al modello digitale passando attraverso la nuvola di punti.

  1. 01

    Edificio

  2. 02

    Rilievo 3D

  3. 03

    Nuvola di punti

  4. 04

    Modellazione

  5. 05

    BIM

La scansione e la modellazione sono quindi due fasi differenti. Il laser scanner documenta la geometria esistente. La successiva attività di modellazione interpreta quelle informazioni e le trasforma negli elementi necessari al modello.

Il livello di dettaglio del risultato deve essere definito in funzione dell'utilizzo effettivo del modello, evitando elaborazioni inutilmente complesse quando non sono necessarie al progetto.

Perché partire dalla nuvola di punti?

Perché permette al professionista che dovrà modellare l'edificio di lavorare avendo come riferimento diretto una rappresentazione tridimensionale dello stato rilevato.

Questo è particolarmente utile negli interventi di ristrutturazione, restauro e riqualificazione, nei quali il modello deve confrontarsi continuamente con un edificio già esistente.

Formati

Formati delle nuvole di punti: E57, RCP, RCS, LAS e altri

Non esiste un unico formato universale per tutte le nuvole di punti.

La scelta dipende dal software utilizzato, dal workflow del professionista e dal modo in cui il dato dovrà essere archiviato, trasferito o elaborato.

E57

Scambio e archiviazione

Formato aperto molto utilizzato per trasferire dati provenienti da scansioni 3D tra software differenti.

RCP / RCS

Autodesk ReCap, Revit e AutoCAD

Formati utilizzati nell'ecosistema Autodesk per organizzare e gestire le nuvole di punti.

LAS / LAZ

Dati LiDAR e geospaziali

Formati molto diffusi per la gestione di dati tridimensionali acquisiti da sistemi LiDAR. LAZ rappresenta una versione compressa del formato LAS.

XYZ / PTS

Interoperabilità e scambio

Formati basati su informazioni relative alle coordinate dei punti e utilizzabili in diversi workflow tecnici.

La nuvola di punti non va confusa con gli elaborati che possono essere prodotti successivamente. Formati come DWG e DXF sono normalmente associati agli elaborati CAD, mentre IFC viene utilizzato per lo scambio di modelli BIM.

Per questo motivo, quando si richiede un rilievo 3D, è utile specificare non soltanto quale file si desidera ricevere, ma soprattutto quale software e quale workflow verranno utilizzati successivamente.

Quale formato scegliere?

Lavori con Revit?

In un workflow Autodesk è normalmente utile predisporre la nuvola per l'utilizzo attraverso ReCap e formati compatibili come RCP/RCS.

Lavori con AutoCAD?

Anche in questo caso il workflow Autodesk permette di collegare la nuvola di punti al progetto CAD e utilizzarla come riferimento per la restituzione.

Devi condividere il rilievo con altri professionisti?

Un formato interoperabile come E57 può rappresentare una soluzione utile per lo scambio dei dati, ma la scelta deve sempre essere effettuata in funzione dei software realmente utilizzati.

Se non sai quale formato richiedere, comunica semplicemente ad ARCHA il software con cui dovrai lavorare: sarà più semplice individuare l'output più adatto.

Area operativa

Rilievi laser scanner 3D e nuvole di punti in Sicilia

ARCHA Rilievi opera in Sicilia per architetti, ingegneri, designer, geometri, studi professionali e imprese che hanno bisogno di documentare digitalmente edifici e spazi esistenti.

La nostra operatività è particolarmente concentrata nella Sicilia orientale, ma valutiamo rilievi e progetti su tutto il territorio regionale.

Questo significa poter supportare professionisti che lavorano su immobili in diverse parti della Sicilia senza limitare il servizio a una singola città o provincia.

Ogni intervento viene valutato in funzione delle dimensioni dell'immobile, della complessità geometrica, del tipo di risultato richiesto e del successivo utilizzo dei dati.

Un rilievo pensato per chi dovrà progettare

Il punto di partenza non dovrebbe essere soltanto “quale scanner utilizzare?”, ma soprattutto “cosa dovrà fare il progettista con questi dati?”

Per questo è utile conoscere fin dall'inizio il software utilizzato, gli elaborati necessari e il livello di restituzione richiesto.

La nuvola può essere consegnata come dato tridimensionale oppure diventare la base per ulteriori elaborazioni, in funzione delle esigenze concordate per il progetto.

Devi effettuare un rilievo in Sicilia?

Parla con ARCHA

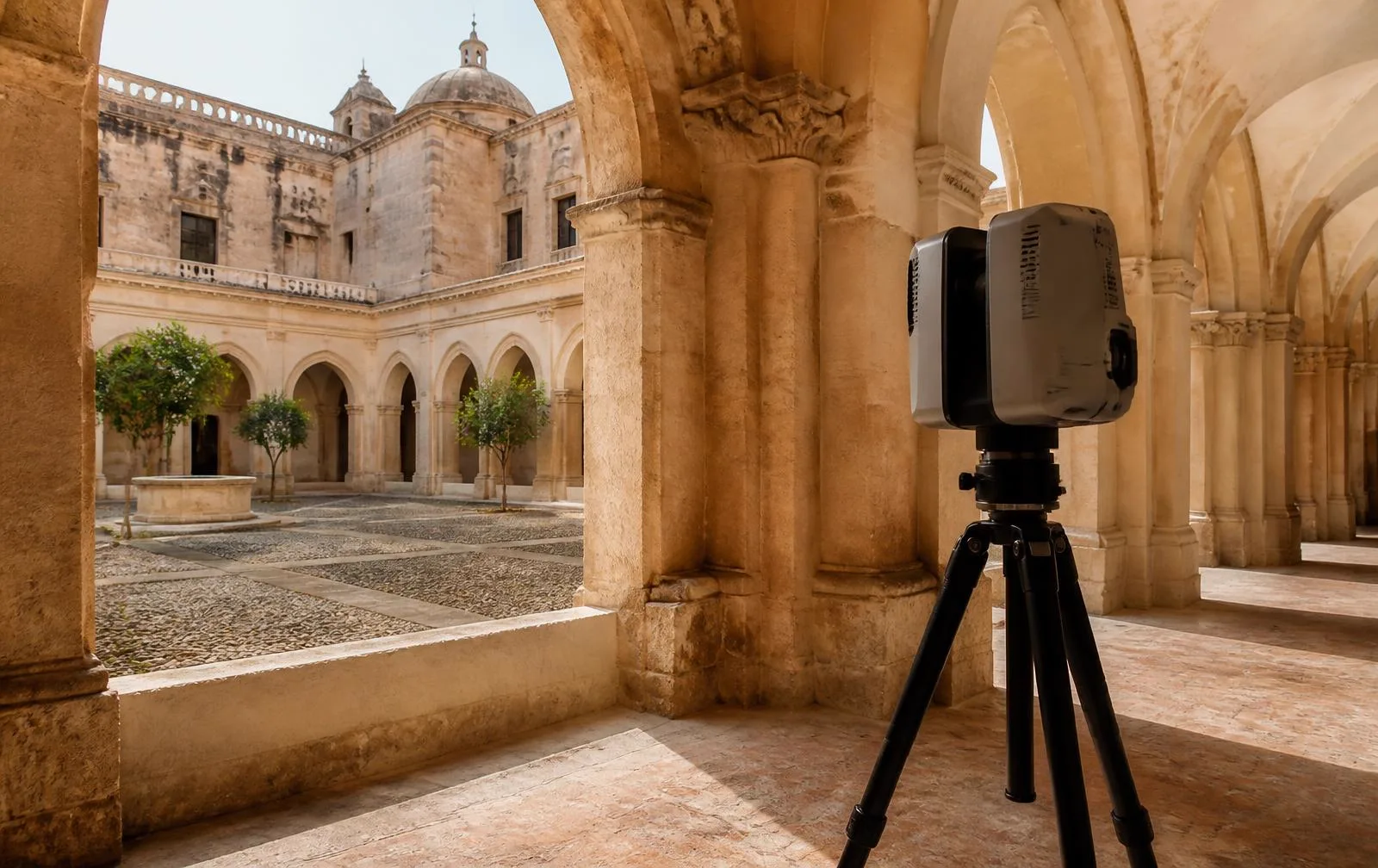

ARCHA Rilievi durante un rilievo laser scanner 3D in Sicilia

ARCHA Rilievi

ARCHA Rilievi: il rilievo 3D al servizio della progettazione

ARCHA Rilievi nasce con un obiettivo semplice: rendere più affidabile il punto di partenza di un progetto sull'esistente.

Il rilievo digitale non deve essere considerato soltanto come una fase di acquisizione, ma come uno strumento a disposizione del professionista che dovrà utilizzare quei dati nelle successive attività di progettazione.

Per questo lavoriamo con architetti, ingegneri, interior designer, geometri, studi professionali e imprese cercando di consegnare un dato realmente utilizzabile all'interno del loro workflow.

Dal rilievo laser scanner alla nuvola di punti, fino all'utilizzo in CAD e BIM, l'obiettivo rimane lo stesso: ridurre le informazioni mancanti sull'esistente e permettere al progettista di lavorare su una base digitale più completa.

A cura di Edoardo Corvaia

Architetto • ARCHA Rilievi

Ultimo aggiornamento: agosto 2026

FAQ

Domande frequenti sulle nuvole di punti

Cos'è una nuvola di punti?

Una nuvola di punti è una rappresentazione tridimensionale di uno spazio reale composta da un'elevata quantità di punti identificati da coordinate nello spazio. Può essere ottenuta attraverso tecnologie di rilievo 3D come il laser scanner e utilizzata successivamente per misurazioni, restituzioni CAD e modellazione BIM.

A cosa serve una nuvola di punti in architettura?

In architettura viene utilizzata principalmente per documentare lo stato di fatto di un edificio e fornire al progettista una base tridimensionale sulla quale sviluppare ristrutturazioni, restauri, progetti di interior design, elaborati CAD o modelli BIM.

Qual è la differenza tra una nuvola di punti e un modello 3D?

La nuvola di punti rappresenta direttamente i dati geometrici acquisiti durante il rilievo. Un modello 3D è invece una ricostruzione delle geometrie dell'edificio realizzata attraverso un successivo processo di modellazione. Sono quindi due elementi differenti.

Una nuvola di punti è già un modello BIM?

No. La nuvola di punti documenta la geometria rilevata, mentre un modello BIM contiene elementi digitali modellati e organizzati secondo una determinata struttura informativa. La point cloud può però essere utilizzata come riferimento per creare un modello BIM attraverso un processo Scan to BIM.

Posso utilizzare una nuvola di punti in Revit?

Sì. Revit permette di collegare nuvole di punti preparate in formati compatibili con il workflow Autodesk, come RCP/RCS, e utilizzarle come riferimento durante la modellazione dell'edificio esistente.

Posso utilizzare una nuvola di punti in AutoCAD?

Sì. AutoCAD permette di collegare e visualizzare nuvole di punti e utilizzarle come riferimento per la produzione e la verifica di elaborati CAD come piante, prospetti e sezioni.

Da una nuvola di punti si possono ottenere piante e sezioni?

Sì. La nuvola di punti può essere utilizzata come riferimento geometrico per produrre piante, sezioni, prospetti e altri elaborati dello stato di fatto. Il livello di restituzione dipende dal servizio richiesto e dalle esigenze del progetto.

Qual è il formato migliore per una nuvola di punti?

Dipende dal software e dall'utilizzo previsto. E57 è molto utilizzato per lo scambio dei dati, mentre RCP/RCS sono comuni nei workflow Autodesk con Revit e AutoCAD. Prima del rilievo è quindi utile indicare quale software verrà utilizzato.

Quando conviene scegliere un rilievo laser scanner 3D?

È particolarmente utile quando bisogna documentare edifici esistenti, geometrie complesse, numerosi ambienti o situazioni nelle quali è importante poter consultare successivamente una rappresentazione tridimensionale dello stato rilevato.

Il laser scanner sostituisce sempre il rilievo tradizionale?

Non necessariamente. Ogni progetto richiede strumenti e metodologie adeguati all'obiettivo. Il laser scanner diventa particolarmente vantaggioso quando è necessario acquisire una grande quantità di informazioni geometriche dell'esistente o documentare spazi complessi.

ARCHA esegue rilievi laser scanner in tutta la Sicilia?

ARCHA Rilievi opera principalmente nella Sicilia orientale ma valuta interventi in tutto il territorio siciliano in funzione delle caratteristiche, delle dimensioni e delle esigenze del progetto.

Posso richiedere soltanto la nuvola di punti?

Il tipo di consegna viene definito in funzione delle esigenze del professionista. È possibile concordare il formato dei dati e le eventuali elaborazioni successive necessarie al progetto.

Il tuo progetto parte dall'esistente

Hai bisogno di una nuvola di punti per il tuo progetto?

Raccontaci cosa devi rilevare, dove si trova l'immobile e quale software utilizzerai.

Possiamo valutare insieme il rilievo 3D e individuare il tipo di dato più adatto alle successive attività di progettazione.

Richiedi un rilievo 3DParla con ARCHA
